Herramientas y análisis de procesos



El análisis del proceso intenta eliminar las deficiencias existente en el proceso, a partir de representaciones graficas lo cual provoca una mejor visualización de la distribución tanto de la maquinaria, equipo y del área trabajo dentro de la planta.

Según Salvendy (2005), especifica que los diagramas son la representación grafica de un trabajo que ha sido dividido en componentes o unidades básicos.

Son uno de los instrumentos más importantes de la ingeniería de métodos. Por tanto el mismo autor citado anteriormente define que los diagramas ayudan a analizar y mejorar el método actual. El procedimiento del estudio de métodos es como sigue:

1.    *Seleccionar el trabajo que se va a estudiar.

2.    *Registrar todos los hechos pertinentes.

3.    *Examinar los hechos con ojo crítico.

4.    *Desarrollar el método más práctico, económico y eficaz.

5.    *Implantar y conservar ese método.

En el análisis de métodos se usan generalmente ocho tipos de diagramas de proceso, cada uno de los cuales tiene distintas aplicaciones especificas, y se plantean de acuerdo a las necesidades de empresa estos son:

Ø  *Grafica del proceso operativo.

Ø  *Diagrama de flujo de proceso.

Ø  *Diagrama de recorrido.

Ø  *Diagramas de procesos hombre – maquina.

Ø  *Diagrama de flujo de procesos de grupo.

Ø  *Diagrama de procesos para operario.

Ø  *Diagrama de viajes para el material.

Ø  *Diagrama PERT.



Gráfica del proceso operativo.

La grafica del proceso operativo muestra la secuencia cronológica de todas las operaciones, inspecciones, tiempos permitidos y materiales que se utilizan en un proceso de manufactura o de negocios, desde la llegada de la materia prima hasta el empaquetado del producto terminado. La grafica muestra la entrada de todos los componentes y subensambles al ensamble principal (Niebel & Freivalds, 2009).

Define García Criollo (1998) que el diagrama es una representación grafica de los puntos en los que se introducen materiales en el proceso y del orden de las inspecciones y de todas las operaciones, excepto las incluidas en la manipulación de los materiales. En la tabla 3.1 se presenta los símbolos que se emplean en el diagrama de proceso.



Tabla 3. 1. Símbolos empleados en el diagrama de proceso.

_{Fuente: García Criollo, R. (1998). Estudio de trabajo. México: Mc Graw Hill.}

Figura 3. 2. Gráfica de proceso de operación (Fuente: Sumanth, 1990).



Diagrama de flujo de proceso.

Un diagrama de diagrama de proceso de flujo es una representación grafica de la secuencia de todas las operaciones, transportes, inspecciones, esperas y almacenamientos que ocurren durante un proceso. Incluye, además la información que se considera deseable para el análisis (García Criollo, 1998).

Describe Niebel (2009), que el diagrama de flujo del proceso cuenta con mucho mayor detalle que el diagrama del proceso operativo. Como consecuencia, no se aplica generalmente a todos los ensambles, sino que a cada componente del ensamble.

Figura 3. 3. Diagrama de flujo de proceso (Fuente: Meyer, 2000).



 Diagrama de recorrido.

El diagrama de recorrido es una representación grafica de la distribución de los pisos y edificios que muestra la ubicación de todas las actividades en el diagrama de flujo del proceso. Este diagrama representa un complemento útil del diagrama de flujo de procesos debido a que indica el camino hacia atrás y las áreas posibles de congestión de tráfico y facilita el desarrollo de una configuración ideal de la planta (Niebel & Freivalds, 2009).

De acuerdo a García Criollo (1998) llama a este tipo de representación como diagrama de circulación y se elabora con base en un plano a escala de la fábrica, en donde se indican las máquinas y demás instalaciones fijas; sobre este plano se dibuja la circulación del proceso, utilizando los mismos símbolos empleados en el proceso de recorrido.

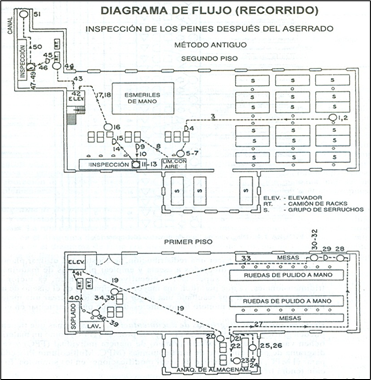

Figura 3. 4. Diagrama de recorrido (Fuente: Hodson, 1996).



Diagrama de procesos hombre – máquina.

Este diagrama, que es la representación grafica de la secuencia de elementos que componen las operaciones en que intervienen hombres y máquinas, permite conocer el tiempo empleado por cada uno, es decir saber el tiempo invertido por los hombres y el utilizado por las máquinas (García Criollo, 1998).

Según Niebel & Freivalds (2009) describen que el diagrama de procesos hombre – máquina se utiliza para estudiar, analizar y mejorar una estación de trabajo a la vez. El diagrama muestra la relación de tiempo exacto entre el ciclo de trabajo de la persona y el ciclo de operación de la máquina. Estos hechos pueden conducir a una utilización completa del tiempo del trabajador y de la máquina así como a obtener un mejor balance del ciclo de trabajo.



Diagramas de procesos de grupo.

En definición de García Criollo (1998) el diagrama de proceso es la representación grafica de la secuencia de los elementos que componen una operación en la que interviene un grupo de personas. Se registran cada uno de los elementos de la operación y sus tiempos de ocio.

El diagrama de procesos de grupo muestra la relación exacta entre los ciclos ociosos y operativos de la máquina y los tiempos ociosos y operativos por ciclo de los trabajadores que operan dicha máquina. Este diagrama revela las posibilidades de mejora mediante la reducción de los tiempos ociosos tanto para la máquina como el operador[1].

[1] Niebel, B., & Freivalds, A. (2009). Ingeniería industrial: métodos, estándares y diseño del trabajo (Duodécima ed.). México: Mc Graw-Hill.



---

[1] Niebel, B., & Freivalds, A. (2009). Ingeniería industrial: métodos, estándares y diseño del trabajo (Duodécima ed.). México: Mc Graw-Hill.

Técnicas de estudio del trabajo e ingeniería de métodos.



Técnicas del estudio del trabajo y su interrelación.

La expresión “estudio del trabajo” comprende varias técnicas, y en especial el estudio de métodos y la medición del trabajo.

El estudio de métodos es el registro y examen crítico sistemáticos de los modos de realizar actividades, con el fin de efectuar mejoras. La medición del trabajo es la aplicación de técnicas para determinar el tiempo que invierte un trabajador calificado en llevar a cabo una tarea según una norma de rendimiento preestablecida¹.

Estos dos métodos descritos, se interrelacionan para aumentar la productividad, el estudio de métodos se relaciona con la reducción del contenido de trabajo, tarea, u operación y la medición del trabajo realiza investigaciones de tiempo improductivo que se asocia con las operaciones antes mencionadas.



 Ingeniería de métodos.

El estudio de métodos también llamado también ingeniería de métodos se refiere a los procedimientos sistemáticos sobre los modos de realizar actividades con el fin de efectuar mejoras dentro de la problemática de la fabricación, hace parte con la medición del trabajo, de los dos referentes que determina el estudio del trabajo, como ciencia (Cardona Henao, 2006).

De acuerdo a García Criollo (1998), el estudio de métodos tiene por objetivo la simplificación del trabajo siendo esta área donde se aplica un procedimiento sistemático de control de todas las operaciones de un trabajo; con el objeto de introducir mejoras que permitan que el trabajo se realice más fácilmente, en menor tiempo o con menos material, o sea, con menos inversión por unidad.

Generalidades del Estudio de Trabajo



El estudio del trabajo se define como el examen sistemático de los métodos para realizar actividades con el fin de mejorar la utilización eficaz de los recursos y de establecer normas de rendimiento con respecto a las actividades que se están realizando[1].

Estas técnicas tienen como finalidad principal examinar el trabajo humano en todos los contextos e investigar los factores que influyen en la eficiencia, eficacia, y economía con el fin de efectuar mejoras. El estudio de trabajo comprende dos grandes ramas como son el estudio de tiempos y movimientos.

Frederick W. Taylor uso los estudios de tiempos y movimientos para analizar los flujos de trabajo, las técnicas de supervisión y la fatiga del trabajador. Un estudio de tiempos y movimientos implica identificar y medir los movimientos físicos del trabajador cuando realiza una tarea y luego analizar los resultados (Don, Jackson, & Slocum, 2005).

De acuerdo a Meyers (2000) señala que estos métodos sirven para que los empleados comprendan el costo verdadero del trabajo y les permite ser útiles a la gerencia en las tareas de reducir costos innecesarios y balancear las celdas de trabajo. Los estudios de tiempos y movimientos pueden reducir y controlar los costos, mejorar las condiciones de trabajo y el entorno, así como motivar a las persona.

El procedimiento para el estudio de trabajo se explica en la figura 3.1 como describe OIT (1996). En el cual se expone que en las etapas uno, dos y tres son inevitables, debido a la elección de la técnica que se empleara en el estudio de trabajo. Seguidamente en el procedimiento se adentran más a la ingeniería de métodos exigiendo en el paso cinco la medición del trabajo; en los últimos pasos trata de determinar, implantar y mantener el método propuesto.



Figura 3. 1. Etapas del estudio de trabajo (Fuente: OIT, 1996).

---

[1] Definiciones adoptadas en BSI. (1991). Glossary of terms used in management services. Londres: BSI.
